XCQ-MHE 微機消諧裝置 |

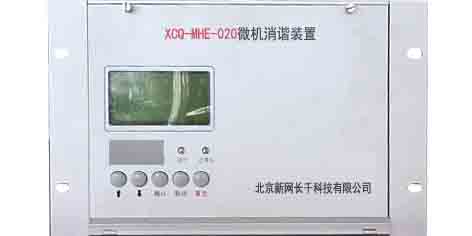

XCQ-MHE 微機消諧裝置
在電力系統中，鐵磁諧振頻繁發生，諧振時會產生過電壓，嚴重威脅系統安全。鐵磁諧振過電壓可以在3～220千伏的任何系統中發生，特別是在35千伏及以下的電網中，幾乎所有的內部過電壓事故均由鐵磁諧振引起。鐵磁諧振引起的過電壓持續時間長，甚至可能長期存在。在分頻諧振時，一般過電壓并不高，但是PT的電流大，易使PT過熱而爆炸；基波和倍頻諧振時，一般電流不大，但是過電壓很高，常使設備絕緣損壞，造成惡性事故。 XCQ-MHE微機消諧裝置是我公司研制的新型智能化電力諧振消除裝置，使用簡單方便，無需維護，能迅速地消除各種頻率的鐵磁諧振,準確率高。同時可根據用戶需要將相關信息打印或通過通信接口傳給上級監控系統，適用于無人值守變電站。 功能及特點 適用于配電網各種電壓等級。 可監測四段母線。 迅速消除三分頻、二分頻、工頻以及三倍頻等特征頻率的鐵磁諧振。 能區分外部過電壓、鐵磁諧振和單相接地。 采用大功率、無觸點消諧元件，消諧迅速、可靠。 提供一組無源報警節點。 故障發生時，能顯示故障報告（類型、時間、電壓值和頻率）。 選配的微型打印機可以及時打印故障報告。 可配置通信接口將相關信息傳給上級監控系統。 保存十條最近發生的故障信息，失電后數據不丟失。 硬件看門狗電路防止死機現象發生。 具有完善的自檢功能。 人機接口操作簡單方便，全中文菜單，顯示信息豐富直觀。 工作原理電力系統中有許多鐵芯電感元件，例如變壓器、電壓互感器、消弧和并聯補償電抗器， 這些大都為非線性元件，它和系統的電容組成許多復雜的振蕩回路，如果滿足一定的條件，就可激發起持續時間較長的鐵磁諧振過電壓。發生鐵磁諧振時產生的較高過電壓和較大的過電流，極易使電力設備的絕緣損壞，嚴重情況下危及運行人員的安全。 XCQ-MHE微機消諧裝置實時監測電壓互感器PT開口三角處電壓和頻率，當發生鐵磁諧振時，裝置瞬時啟動無觸點消諧元件，產生強大阻尼，從而消除鐵磁諧振。 技術參數 工作電源：AC/DC220V（如有特殊要求請?jiān)谟嗀洉r(shí)說明），功耗≤20W。 報警節點容量：AC250V，5A；DC30V，5A。 通信接口：RS232/485（任選其一，請?jiān)谟嗀洉r(shí)說明），波特率1200～9600bps。 通信規約：內置三種通信規約CM90、CDT、MODBUS。 |
