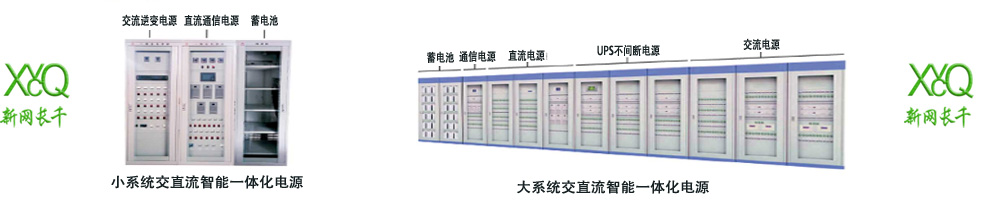

XCQ-PWZT交直流智能一體化電源系統簡介：
XCQ-PWZT交直流智能一體化電源系統是將站用交流電源、直流操作電源、電力專用交流不間斷電源（UPS）或電力用逆變電源（INV）、通信用直流變換電源等裝置整合為一體，共享直流電源的蓄電池組，并統一監控的成套設備。
通過現場總線，實現各子電源系統的分散控制、集中管理，并通過以太網口實現與上位機系統的IEC61850 (DL/T860)數字通信。
該系統是公司依據國家相關標準，依托當前新技術，為用戶精心設計，精心打造的一款技術含量高的電源系統。該電源系統以直流電源為核心，共享蓄電池組，配合多類型用電輸出�？蓮V泛適用于發電廠、變電站、水泥、化工、鋼鐵、煤炭、電氣化鐵路等電源系統中。
該系統的應用將減少蓄電池數量、檢測設備配置、屏柜數及安裝建筑面積，將提高設備可靠性、數據共享和系統分析水平，并且由變電站統一運行、維護，將減少運維人員和工作量，相應則提高工作效率和運營管理經濟性。

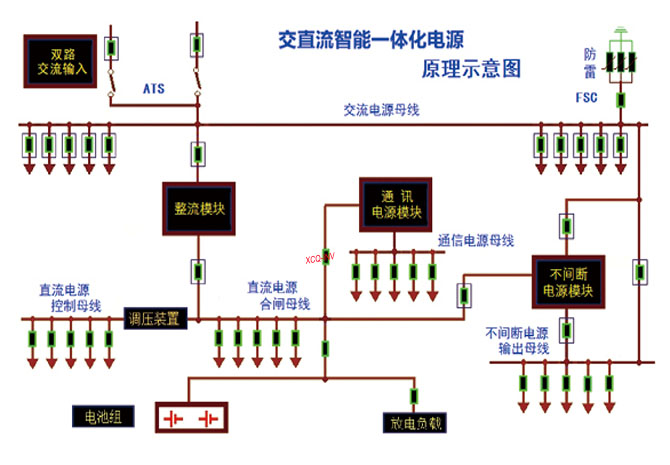

交直流智能一體化電源一次原理圖：

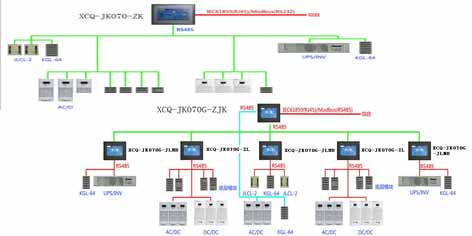

交直流智能一體化電源二次系統圖：
系統特點：
- 統一優化設計：共享直流操作電源的蓄電池組，取消傳統的INV/UPS和通信電源的蓄電池組和充電單元，對防雷單元統一優化配置，針對INV/UPS和DC/DC的直流輸入進行優化設計和EMI處理，滿足EMC設計要求。
- 統一集中供電：一體化電源設備通過系統優化組合，實現集中組屏給全站電力控制系統供電，滿足設備集成交鑰匙工程。
- 統一監控管理：一體化電源設備通過集中監控裝置，提供完整交直流監控管理方案，實現對變電站交直流控制電源的全參數監控管理。
- 統一設備維護：一體化電源設備通過整合維護工作界面，建立專業維護隊伍，大大降低設備運行的故障率和維護管理費用。
- 減少重復的自動切換、測量單元，改用ATS/備自投裝置，保證測量準確，切換可靠。
- 必要的配電回路具備遠程控制，站用電系統實現全參數監控。進而實現在線的狀態檢測。
- 共享直流操作電源的蓄電池組，取消傳統UPS和通信電源的蓄電池組和充電單元，減少維護工作量。
- 對防雷單元統一優化配置，針對UPS和DC/DC的直流輸入進行優化設計和EMI處理，滿足EMC要求。
- 共享監控單元，采用IEC61850 (DL/T860)統一與站控層交換信息，實現對交直流控制電源全參數透明化管理。
- 建立專家智能管理系統，減少人為操作，提高運行可靠性。
系統組成：
XCQ-PWZT交直流智能一體化電源系統主要由直流電源系統、交流電源系統、INV逆變電源/UPS不間斷電源系統、DC/DC通信電源系統四個分系統組成。
采用單母線不分段接線。該系統由自動切換開關ATS、進線塑殼開關、電流互感器、多功能表、饋線斷路器、開關量采集單元等組成。
基本接線方式采用控制母線和合閘母線分開,高頻開關電源的充電模塊采用N+1熱備份型式。
- INV逆變電源/UPS不間斷電源系統：
基本接線方式采用單母線接線。
DC/DC通信電源系統電壓為: -48V, 其基本接線方式采用單母線，正極接地。
系統功能：
- 閉鎖功能：自動轉換開關ATS帶機械電氣雙閉鎖功能；
- 互投功能：備用電源自動投入；
- 自復功能：主電源恢復后，自動動切換才能回主供電源供電；
- 通訊功能：多功能表以及開關量采集單元通過分監控(帶有RS485通訊接口)與智能一體化電源系統監控通訊；
- 狀態監視：能監測ATS開關位置狀態，動作、故障、電壓異常告警、饋線開關故障脫扣狀態等；
- 電氣量遠方監測與顯示：能監測母線三相電壓、三相電流、有功功率、無功功率、頻率、電度等電氣參量，可方便接入變電站綜合自動化系統；
- 具有告警事件記錄、裝置動作事件記錄信號；
- 支持運行模式：
固定電源I供電；固定電源II供電；自動電源I，電源I為主供電源；自動電源II，電源II為主供電源；停止供電。
- 通訊功能：充電模塊、綜合測量單元、絕緣檢測單元以及電池巡檢單元通過分監控（帶有RS485通訊接口）與交直流智能一體化電源系統監控通訊；
- 狀態監視：能監測模塊輸出開關、電池開關以及各饋線開關位置脫扣狀態，母線及支路絕緣異常告警，單體電池電壓異常告警、交流輸入電壓異常告警、母線及電池組電壓異常告警等；
- 電氣量遠方監測與顯示：能監測模塊輸出電壓電流、電池電壓電流、合母電壓、控母電壓、負載電流、正負母線對地電壓等電氣參量，可方便接入變電站綜合自動化系統；
- 事件記錄：具有告警事件記錄、裝置動作事件記錄信號；
- 支持運行模式：
自動智能電池管理。手動均浮充轉換對電池進行管理。
- INV逆變電源/UPS不間斷電源系統：
- 通訊功能：INV逆變電源/UPS不間斷電源模塊（帶有RS485通訊接口），與一體化電源監控通訊；
- 狀態監視：能監測模塊直流輸入開關、交流輸入開關、交流旁路開關、交流輸出總開關以及各饋線開關脫扣狀態，模塊交直流輸入電壓、交流輸出電壓、電流異常報警等；
- 電氣量遠方監測與顯示：能監測INV逆變電源/UPS不間斷電源模塊交流輸入電壓、直流輸入電壓、交流輸出電壓、輸出電流、輸出頻率等電氣參量，可方便接入變電站綜合自動化系統；
- 事件記錄：具有告警事件記錄、裝置動作事件記錄信號。
- 通訊功能：DC/DC通信模塊通過分監控（帶有RS485通訊接口）與智能一體化電源系統監控通訊；
- 狀態監視：能監測模塊輸入開關以及各饋線開關位置脫扣狀態，模塊輸出電壓異常報警等；
- 電氣量遠方監測與顯示：能監測模塊輸出電壓、電流等電氣參量，可方便接入變電站綜合自動化系統；
- 事件記錄：具有告警事件記錄、裝置動作事件記錄信號。
